Vakuumsauganlage Sonderbau DSKE 2 12V - lang - Kappel

Tragkraft max. 450 kg

Sonderbau Vakuum Sauganlage DSKE2 12V lang
Tragkraft 450 kg


Sonderbau Vakuum Sauganlage DSKE2-12V lang inkl. beidseitigen Verbreiterungen
Tragkraft 450 kg




Technische Merkmale der Vakuum Sauganlage DSKE2 12V:

Tragfähigkeit:
450 kg mit 6 Saugteller Typ 150 K Ø 330 mm
450 kg mit 8 Saugteller Typ 150 K Ø 330 mm
Maße:
2.005 mm x 330 mm mit 6 Saugteller
4.001 mm x 330 mm mit 8 Saugteller

190 mm Saugerhöhe
Drehen:
360° manuell
Kippen:
90° manuell
optional hydraulischer Senkzylinder am Arm
optional hydraulischer Senkzylinder mit Senkdrossel am Arm
Aufhängung:
1 Öse am direkt Rahmen (ermöglicht kurzes Anhängen)
1 Öse am Arm, verbunden mit dem Dreh- und Schwenkgelenk
optional
Öse am kurzen Arm, verbunden mit dem Dreh- und Schwenkgelenk
Gewicht:
ca. 55 kg mit 6 Saugteller
ca. 60 kg mit 8 Saugtellern und beidseitigen Verbreiterungen
Vakuumpumpen
2 Stück jeweils eine pro Saugkreis



Vakuumanlagen der Firma Kappel aus Memmingen – Made in Germany – zeichnen sich durch hervorragende Saugeigenschaften aus. Die Zweikreissauganlagen nach DIN 13155 sind je Saugkreis mit einer separaten Vakuumpumpe ausgerüstet. Durch diese Redundanz erhöht sich die Sicherheit der Anlage wesentlich. So ist nicht nur die Vakuumanlage mittels Zweikreissystem doppelt abgesichert, sondern auch jeder Saugkreis hat eine eigene Vakuumpumpe.



Diese Sauganlage eignet sich besonders von sehr langen schmalen Dachverglasungen, so können zum Beispiel Vordachgläser mit einer Länge von 6 bis 7 Meter problemlos angesaugt und  auch horizontal gehandelt werden.

Die Sonderbau Sauganlage DSKE2 12V lang besitzt eine einreihige Saugteller Anordnung mit 6 Saugtellern Typ 150 K in einer Linie und einer maximalen Tragkraft von 450 kg.

Mit beidseitigen Verbreiterungen und dann insgesamt 8 Saugtellern Typ 150 K besitzt die Sauganlage eine ebenso die maximale Tragkraft von 450 kg.

Die Anlage ist mit dem vorgeschriebenen Zweikreissystem nach DIN 13155, 2 Vakuumpumpen, 2 Vakuumvorratsbehältern und je Vakuumkreis mit einem Schiebeventil ausgerüstet. Sie besitzt einen 12 Volt Akku, ein in der Sauganlage integriertes Akku Ladegerät, eine Akku Spannungsanzeige, je Vakuumkreis ein Vakuummessgerät mit optischer und akustischer Warneinrichtung für unzureichendes Vakuum.

Das Gerät besitzt eine Öse zur Aufhängung direkt am Rahmen der Sauganlage, sowie eine Öse am Arm, der mit dem manuellen Schwenk- und Drehgelenk verbunden ist. Optional kann die Sauganlage mit einem kurzen Arm oder mit einem hydraulischen Senkzylinder mit Senkdrossel ausgestattet werden.



Downloads:



Hier können Sie das Datenblatt der Vakuum Sauganlage DSKE2 herunterladen:

Dateidownload
Hier ist Platz für eine Beschreibung





Hier können Sie die Bedienungsanleitung der Vakuumsauganlage DSKE2 herunterladen

Einsatzbilder mit der Vakuumanlage DSKE2-12V lang:

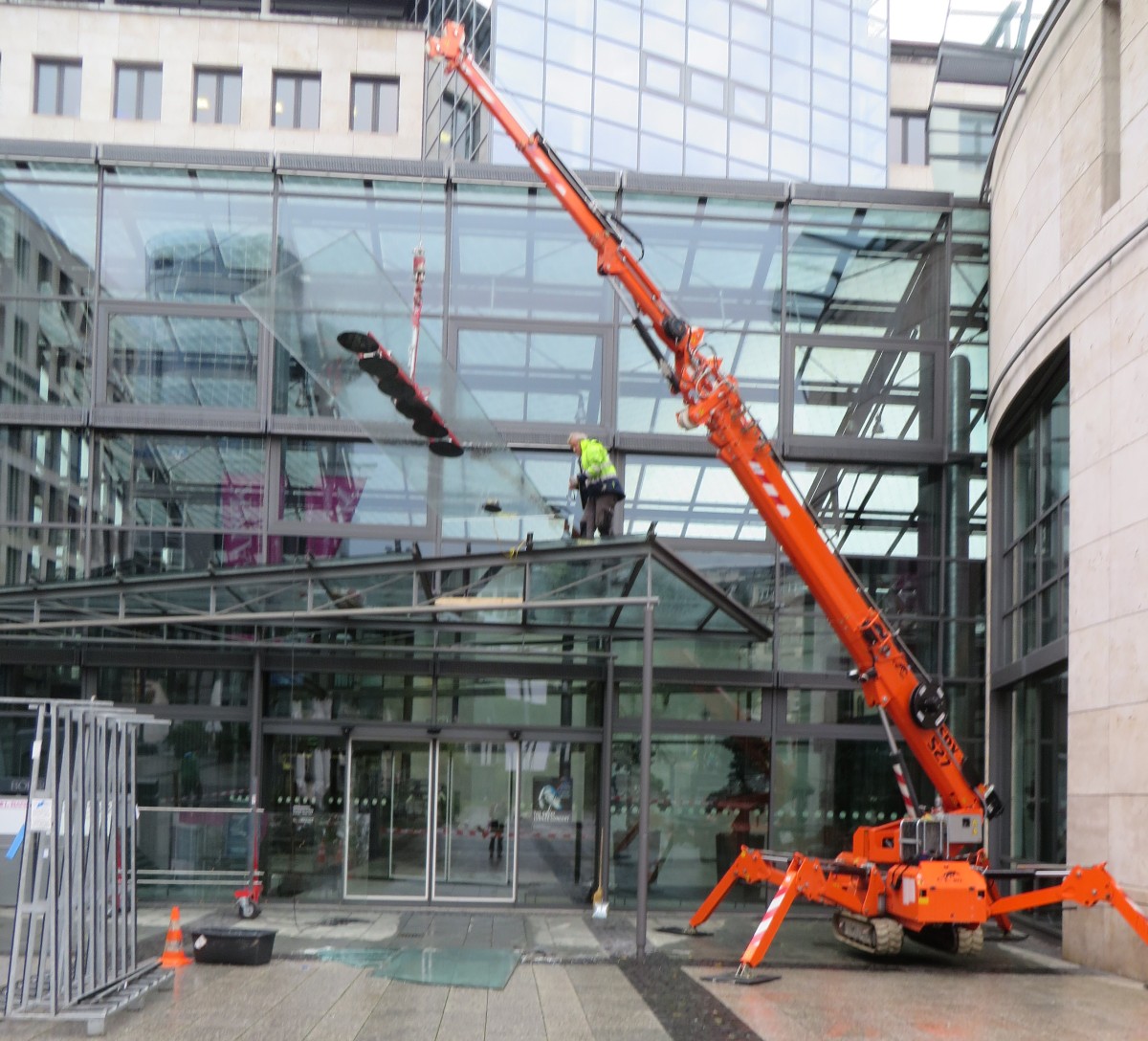

Sauganlage angesetzt an der Scheibe auf dem Glastransportwagen

Scheibe gekippt in die horizontale Position
Einfädeln der Scheibe in ein Vordach mit beidseitigem  Doppel-T-Träger Profil
